⚡ Comprendre et diagnostiquer un court-circuit à la masse ou au plus dans un véhicule VAG

🧠 Définition simple

Un court-circuit en électricité automobile, c’est quand le courant électrique prend un mauvais chemin, ce qui provoque :

• 🔥 un fusible grillé

• 🚫 un composant qui ne fonctionne plus

• 🧠 un calculateur en erreur

📚 Les deux types de court-circuit

🧰 Matériel nécessaire

• Multimètre digital (type Fluke, Uni-T, etc.)

• Aiguilles de test (backprobe)

• Schéma de câblage (ElsaWin ou Erwin)

• Accès au VCDS (pour lire les codes défauts)

• Boîte de fusibles et outils de démontage

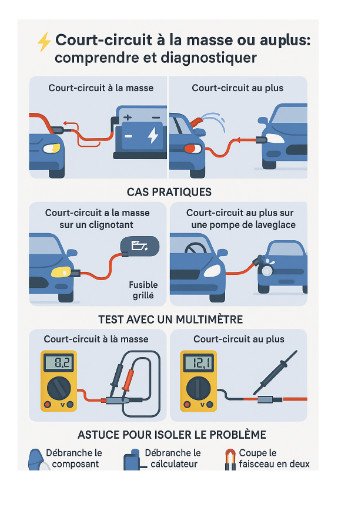

🔍 Cas pratiques simples (avec photos dans l’infographie jointe)

🔹 CAS 1 : Court-circuit à la masse sur un clignotant

🛠 Symptômes :

• Le fusible clignotant grille immédiatement

• VCDS affiche : 00978 – Lampe clignotant G – Court-circuit à la masse

🧪 Diagnostic :

1. Débrancher le phare concerné

2. Mesurer résistance entre fil de clignotant et masse carrosserie

📟 Multimètre en mode ohmmètre (Ω)

Valeur mesurée : 0.2 Ω ➜ Court-circuit à la masse confirmé

✅ Solution :

Fil dénudé dans passage de roue ➜ gaine endommagée ➜ réparation par gaine thermorétractable

🔹 CAS 2 : Court-circuit au plus sur une pompe lave-glace

🛠 Symptômes :

• Pompe s’active toute seule dès qu’on met le contact

• VCDS : 00925 – Pompe lave-glace – Short to B+

🧪 Diagnostic :

1. Débrancher la pompe

2. Mesurer la tension sur le connecteur (sans pompe branchée)

📟 Multimètre en mode voltmètre DC 20V

Affichage : 12.1V ➜ Présence de +12V en permanence = Court au plus

✅ Solution :

Câble de commande fondu collé à un +12V dans le faisceau ➜ isolation refaite + protection thermique ajoutée

🧪 Tutoriel pratique : Comment utiliser ton multimètre pour isoler un court-circuit

🔧 Mode 1 : Test de résistance (court-circuit à la masse)

Réglage :

• Tourner la molette du multimètre sur le symbole Ω (ohmmètre) ou le mode "continuité" (souvent avec un petit haut-parleur 🔊)

• S'assurer que les pointes de test sont bien connectées

Test :

• Pointe noire sur la masse de la carrosserie

• Pointe rouge sur le fil suspect (débranché du composant ET du calculateur)

Lecture :

🔧 Mode 2 : Test de tension (court-circuit au plus)
