Réinitialisation et apprentissage du système de contrôle de la pression des pneus (TPMS)

🔧 Réinitialisation et apprentissage du système de contrôle de la pression des pneus (TPMS) sur les véhicules Volkswagen sans reconnaissance de la position des roues – Guide complet avec procédures VCDS et ODIS

📝 Présentation du système TPMS sans reconnaissance de position

Le système de surveillance de la pression des pneus (appelé TPMS, pour Tire Pressure Monitoring System) a pour rôle d’informer le conducteur lorsqu’un ou plusieurs pneus présentent une pression inférieure à la valeur recommandée. Sur certains modèles Volkswagen, ce système fonctionne sans identifier la position précise de chaque roue.

Cela signifie que le véhicule détecte une perte de pression sur une des roues, mais ne sait pas laquelle.

Contrairement à d'autres véhicules équipés d’un système plus évolué avec localisation automatique de chaque capteur, ce type de système est plus simple et plus répandu, en particulier sur les véhicules destinés au marché nord-américain ou certains modèles européens à équipement standard.

🚘 Véhicules Volkswagen concernés

Le système TPMS sans reconnaissance de position se retrouve sur plusieurs modèles, dont voici une liste non exhaustive :

• Golf, GTI, Rabbit (châssis 1K ou 5M) à partir de 2005

• Jetta, Jetta Sportwagen (1K/AJ) jusqu’en 2010

• Golf Plus, Golf Variant (châssis 5K, 52, AJ)

• Eos (1F), à partir de 2007

• Tiguan (5N), à partir de 2009

• Passat (3C), à partir de 2006

• Passat CC (35), à partir de 2009

• Caddy (2K), version homologuée RDW, à partir de 2015

📌 Remarque importante : Le Passat CC de 2012 et les versions ultérieures peuvent être équipés d’un module TPMS différent (série 3AA) situé à l’arrière du véhicule. Il utilise également des capteurs 433 MHz, mais le principe général reste similaire.

🧰 Équipement requis

Pour réaliser un diagnostic complet et fiable, les outils suivants sont nécessaires :

• Un ordinateur avec le logiciel VCDS (ou équivalent) à jour

• Un chargeur de batterie stabilisé (12 volts, min. 10 A conseillé)

• Un manomètre de pression de pneus fiable

• Un compresseur pour ajuster la pression des pneus

• Un outil de diagnostic constructeur (ODIS Service ou ODIS Engineering) si disponible

• Optionnel : un appareil d’activation des capteurs TPMS (par champ électromagnétique)

📋 Vérifications préalables

Avant de commencer toute procédure de diagnostic ou d’apprentissage :

1. Vérifiez visuellement les valves : si elles sont en caoutchouc, il est probable que le véhicule n’ait pas de capteurs TPMS montés.

2. Contrôlez la pression de chaque pneu avec un manomètre précis.

3. Corrigez toute anomalie de pression selon les valeurs recommandées sur l’étiquette apposée dans la portière conducteur.

4. Si une perte de pression lente est constatée, réparez ou remplacez le pneu avant de continuer.

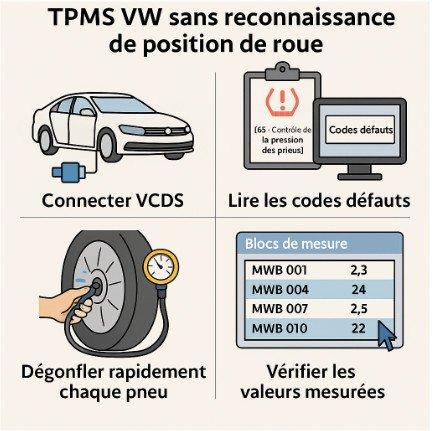

🛠 Procédure détaillée avec le logiciel VCDS

1. Connexion au véhicule

1. Branchez l'interface VCDS à la prise de diagnostic (OBD) du véhicule.

2. Mettez le contact en position “marche” (sans démarrer le moteur).

3. Lancez le logiciel VCDS sur votre ordinateur.

2. Accès au module de surveillance de pression des pneus

1. Sélectionnez le module [65 - Contrôle de la pression des pneus].

2. Cliquez sur [02 - Codes défauts] pour vérifier s’il y a des erreurs enregistrées.

Cas possibles :

• ✅ Aucun code défaut → la pression est probablement incorrecte.

• ❌ Codes présents → au moins un capteur est probablement défaillant ou absent.

3. Réveil manuel des capteurs (procédure dite « d’éveil »)

Méthode 1 : sans outil dédié

1. Laissez le contact allumé (moteur arrêté).

2. Sur chaque pneu, laissez échapper rapidement environ 0,8 bar.

3. Cela provoque un réveil du capteur, qui détecte une chute rapide de pression.

⚠️ Attendez environ 30 secondes à 2 minutes pour que les signaux soient captés.

Méthode 2 : avec un outil d’éveil TPMS

1. Positionnez l’outil TPMS contre la valve du pneu.

2. Activez le capteur via une émission radio (fréquence 433 MHz).

3. Répétez l’opération pour les 4 roues.

4. Consultation des valeurs mesurées

Dans le module [08 - Mesures], consultez les groupes suivants :

• 001, 004, 007, 010 : pression réelle, température, état de signal

• 016 : dernier capteur ayant envoyé une donnée

• 025 : jeu de roues actif (généralement Radsatz 1)

Si l’un des capteurs n’émet pas de valeur, il est probable qu’il soit déchargé ou hors service.

5. Apprentissage d’un nouveau capteur

1. Installez le capteur neuf (notez son numéro d’identification si visible sur la valve).

2. Mettez le contact et branchez un chargeur de batterie.

3. Réveillez les 4 capteurs comme décrit précédemment.

4. Ajustez la pression des 4 pneus immédiatement après l’éveil.

5. Laissez le véhicule à l’arrêt pendant 20 minutes, contact activé.

6. Une fois l'apprentissage terminé, effectuez un trajet d’essai de 5 à 10 minutes pour valider la reconnaissance.

⚙️ Procédure avec le logiciel ODIS (outil constructeur)

Étapes à suivre :

1. Connectez l’interface ODIS au véhicule via la prise diagnostic.

2. Mettez le contact et lancez le logiciel.

3. Dans ODIS, accédez au calculateur [65 – Contrôle de la pression des pneus].

4. Lancez la fonction guidée :→ Initialisation ou apprentissage des capteurs de pression

5. Suivez les instructions à l’écran :

   • Activation manuelle ou avec un outil TPMS

   • Vérification des signaux reçus

   • Attente de l’auto-apprentissage

6. Terminez la procédure et effacez les codes défauts si nécessaire.

✅ Avantage d’ODIS : apprentissage totalement guidé et automatisé.

❗ Informations complémentaires importantes
